一、工件及測量需求說明：
|
工件
|

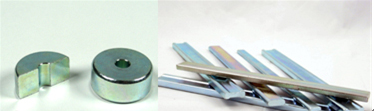

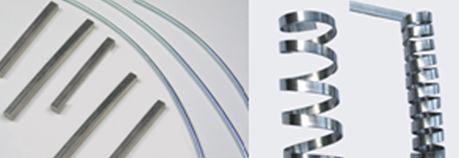

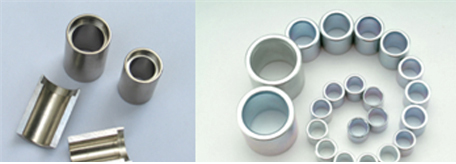

鏈輪的條形、柱形（空心、實心）
|
備注
|
|
規(guī)格
|
1MM—40MM不等
|
|
|
檢測元素
|
外內徑；壁厚、齒頂圓直徑、倒角
|
|
|
精度要求
|
+/-0.01mm
|
|
|
批量or抽檢
|
抽檢
|
|
|
檢測難點
|
測量扁絲厚度的時候要用治具加持平放
|
|
|
環(huán)境要求
|
在恒溫下測量： 18~22℃
|
|
|
歸類產業(yè)
|
五金（鏈輪）
|
|
|
主要檢測項目
|
檢測方法
|
測量技巧
|
結果分析
|
|
外內徑及壁厚
|
自動打點取圓工具
|
避開有毛邊的地方取點，減少誤差，用底光測，光線要適中
|
|
|
求夾角
|
自動取線，求夾角
|
用底光測，光線要適中
|
|
|
測量齒頂圓外徑
|
自動打點
|
避開有毛邊的地方，在邊界較平滑的位置取點。用底光測，光線要適中
|
|
