講解影像測量儀配件機加工藝

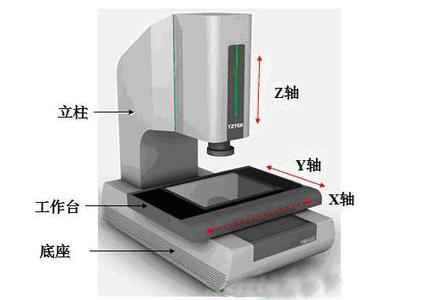

影像測量儀內部需要機加的配件很多,特別是一些齒輪和機架板.從一臺影像測量儀的結構示意圖中,我們可以明顯的看到,這些配機盡管都是五金件,而且材料即使是鋁合金,但是如果用壓鑄工藝來成形,似乎不太可能.所以,在這里,我們特別強調的這些配件的機加工藝.
剛才說了,這些配件的取材都是鋁合金,少部份大配件是鑄鐵.但這里我們只針對眾多的鋁合金配件講機加工藝.例如我們要加工一個影像測量儀的機架.取材后,要進行第一道工藝就是鏤空.把材料內部需要留腔的部份全部鏤掉,鏤空后,再用電腦鑼來車取精確位.每款儀器的結構不同,所以精確位也不一樣.因此,在針對不同款的機架車銑時,要重新設計程序和更換刀具.完成車銑工序后,就是去導角,及表面打磨.這部份比較簡單,最后就是鉆孔攻牙.在鉆孔攻牙工序值得注意的是:鉆頭的選擇.相同孔位,鉆孔鉆頭跟攻牙鉆頭是不一樣的.區(qū)別它們的辦法就是鉆頭的直徑和螺紋距離.但是,普通情況只要說明是國標鉆對頭還是非標鉆頭,他們的規(guī)格分別是多少就行了.
上面只是簡單的介紹了對影像測量儀機架的機加工藝,但還有很多的其它配件,它們的加工工藝各不相同,有的要用到車床,有的要用到銑床,特別精密的還要用到慢走絲等等.我們針對每一種不同的配件都有相應的加工要求.所以,在儀器生產工廠,我們也通?？吹胶芏嗟臋C加生產設備.
